QFTR15HC800TV5S3S0E-BR、QFDR15HC800TV5S3S0E-BR电流传感器对标替代莱姆LEM电流传感器HAH3DR-S0E系列型号，pin to pin国产替代如下具体HAH3DR-S0E系列型号：

HAH3DR 300-S0E, HAH3DR 600-S0E, HAH3DR 700-S0E, HAH3DR 800-S0E,HAH3DR 900-S0E, HAH3DR 1000-S0E, HAH3DR 1100-S0E, HAH3DR 1200-S0E

QFTR15HC800TV5S3S0E-BR、QFDR15HC800TV5S3S0E-BR系列电流传感器是为汽车应用领域低电压，大电流设计的三合一产品，为AC，DC， 或脉冲电流检测提供了速度更快，性价比更高的解决方案，并为原边和副边提供了有效隔离。

优势特征：

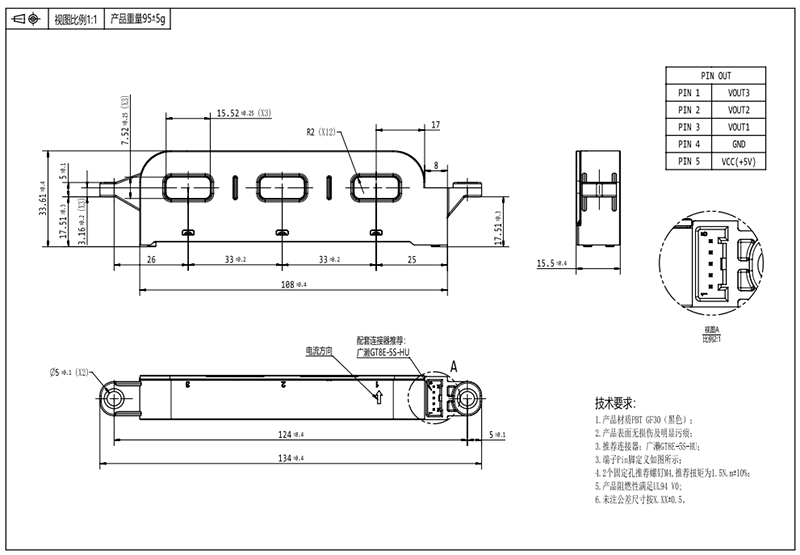

● 适用于铜排间距33mm的IGBT

● 三合一封装（客户可选择2相或3相检测）

● 适配GT8E-5E连接器安装

● 内置螺母方便与母线铜排安装

● 5V单电源供电

● 模拟信号输出

● 原边额定检测电流：IPN=±800A

● 传感器工作温度范围：-40 ℃to +125℃

● 全随动输出：零电流偏置及增益均随VCC变化而变化

● 适用于汽车行业的高精度传感器

● 高应时间<4us

● 体积紧凑，高性价比

产品应用：

● EV/HEV电机控制器

工作原理：

开环电流传感器利用安培定律（一根通电直导线周边产生的磁场与导线中的电流成比例），利用hall器件的特性，通过检测原边电流产生的磁场强度B的大小，从而检测出导线中的电流大小。在磁滞的线性区间内，B与I的比例关系为：

B（IP）= K * IP （K为常数）

Hall电压可以表示为：

VH=(RH/d) * I * K * IP

除了IP是变化量，其余都是常量，由此：

VH=K1 * IP（K1为常数）

特定的Hall芯片通过放大VH从而得到电压来推算出原边电流。
